Come inserire misure su Sketchup

Avete disegnato il vostro modello su Sketchup ma ora volete inserire le misure? In questa guida vedremo come inserire misure su sketchup, con pochi e semplici passi!

Come inserire misure su Sketchup

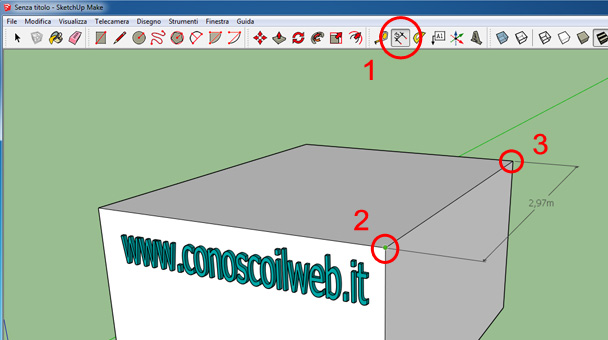

La procedura per inserire misure su Sketchup è molto semplice, avviate il programma con il progetto che volete quotare, a questo punto spostatevi nella parte superiore della schermata e selezioniamo la voce Quota, rappresentata dal numero 3 con delle righe nere.

Ora ci sono due modi per quotare una linea, il primo metodo che sarebbe anche quello più semplice ed intuibile è di fare click sul primo punto da cui far partire la misura, poi spostarci e fare click sul secondo punto ovvero dove vogliamo che la misura finisca, comparirà cosi la quota. Il secondo metodo è quello di selezionare la linea da quotare, ovviamente prima bisogna aver selezionato la voce Quota dal menu sopra la schermata.

In tutte e due i casi una volta che compare la quota possiamo spostarci con il mouse per decidere dove posizionarla nel progetto.  Se il numero che compare sulla quota non ci va bene, è possibile anche modificarlo, semplicemente facendo doppio click (con la freccia selezionata) sul numero da modificare, questo potrebbe tornar utile magari se avete disegnato ad “occhio” e volete successivamente inserire le quote giuste.

Modificare lo stile delle quote

Inoltre è possibile modificare lo stile delle quote, per stile intendo per esempio la grandezza del testo, il font, oppure avere le frecce piuttosto che delle righe oblique alle estremità delle quote etc. Per farlo basta  cliccare con il tasto destro del mouse sulla quota e nella finestra che appare selezionare Informazione entità.

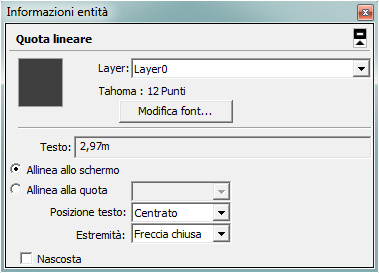

In questa finestra si potrà cambiare la cifra della quota, lo stile del testo, la sua posizione (inizio esterno , centro o fine esterna), si potrà anche allineare la quota al modello o allo schermo oltre che cambiare le estremità (slash, punto,freccia chiusa, freccia aperta o nessuna estremità).

Spero con questa guida di essere stato d’aiuto a qualcuno, per qualsiasi domanda o commento scrivete pure nel box sottostante e non dimenticatevi di cliccare mi piace sulla nostra pagina facebook per aiutarmi a diffondere la guida e per rimanere sempre aggiornati!

Michele.
